On branche la pompe Intex, on raccorde le stérilisateur au sel, et au bout de deux heures l’eau reste trouble ou le boîtier affiche un code erreur. Dans la majorité des cas, le problème vient du schéma d’installation lui-même : un raccord mal positionné, un débit de pompe incompatible avec l’électrolyseur, ou un sens de circulation inversé.
Comprendre l’ordre précis des éléments sur le circuit hydraulique évite ces déconvenues et garantit une production de chlore stable tout au long de la saison.
A découvrir également : Comment utiliser le bambou au jardin ?
Débit de la pompe Intex et compatibilité avec l’électrolyseur au sel
Avant de dessiner le moindre schéma, on vérifie un point que les notices de pompe ne mettent pas en avant : le stérilisateur impose un débit minimal à la pompe de filtration. Le QS500, par exemple, exige un débit d’au moins 3 m³/h pour que la cellule d’électrolyse produise suffisamment de chlore. En dessous, la production chute et le boîtier peut déclencher des codes erreur récurrents.
Le choix du système de filtration conditionne donc directement le modèle de stérilisateur que l’on peut raccorder. Un épurateur à cartouche d’entrée de gamme avec un débit trop faible ne permettra pas à l’électrolyseur de fonctionner correctement.
Lire également : Conseils essentiels pour installer une piscine hors sol sereinement
Quel stérilisateur pour quel volume de piscine
Le QS500, le plus répandu sur les piscines tubulaires Intex de taille moyenne, traite jusqu’à 26,5 m³. Choisir un stérilisateur sous-dimensionné oblige la cellule à tourner en continu, ce qui accélère son usure et dégrade la qualité de l’eau.

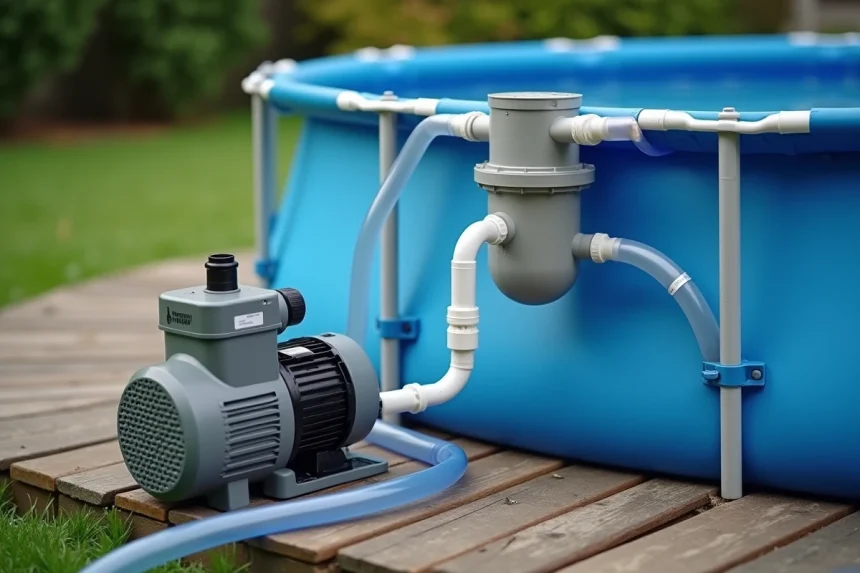

Schéma de branchement pompe piscine Intex avec stérilisateur au sel
Le circuit hydraulique d’une piscine Intex avec traitement au sel suit toujours le même ordre, que l’on utilise un épurateur à cartouche ou un filtre à sable. Voici la séquence à respecter sur le schéma d’installation :
- La buse d’aspiration (skimmer ou prise murale) envoie l’eau vers la pompe de filtration. Un préfiltre intégré à la pompe retient les gros débris avant le passage dans le corps de filtre.
- L’eau traverse ensuite le filtre (cartouche ou cuve à sable), où les particules fines sont retenues. La vanne multivoie, sur un filtre à sable, permet de basculer entre filtration, rinçage et vidange.
- En sortie de filtre, l’eau passe dans la cellule de l’électrolyseur au sel. Ce positionnement est non négociable : l’électrolyseur se place toujours après le filtre et avant le retour piscine. Installer la cellule avant le filtre l’exposerait aux impuretés et réduirait sa durée de vie.
- L’eau chlorée retourne enfin dans le bassin par la buse de refoulement.
Sur les combinés Intex (filtre à sable + stérilisateur intégrés), ce schéma est simplifié en un seul bloc. La pompe, le filtre et la cellule partagent le même châssis, ce qui supprime les raccords intermédiaires. En revanche, cela complique l’ajout d’accessoires en dérivation (chauffage solaire, nage à contre-courant).
Sens de circulation et raccords à vérifier
On s’assure que les joints toriques sont en place avant chaque serrage des raccords. Un raccord mal serré provoque une prise d’air qui fait chuter le débit et perturbe l’électrolyse.
Le sens de circulation est indiqué par des flèches sur le boîtier de l’électrolyseur. Si on inverse l’entrée et la sortie, la cellule fonctionne à l’envers et la production de chlore devient irrégulière. Les retours varient sur ce point, mais plusieurs utilisateurs signalent que l’inversion déclenche aussi le voyant d’erreur sur certains modèles QS.
Chlore choc et traitement au sel Intex : adapter le fonctionnement de la pompe
Le traitement au sel ne dispense pas d’un chlore choc ponctuel, notamment pour rattraper une eau verte après un orage ou une période de forte chaleur. La règle pratique : couper l’électrolyseur avant d’ajouter le chlore choc, puis laisser tourner uniquement la pompe de filtration pendant plusieurs heures.
Faire fonctionner la cellule d’électrolyse en même temps que le chlore choc risque d’endommager les plaques de la cellule par surconcentration de chlore. On relance le stérilisateur une fois que le taux de chlore libre est redescendu à un niveau normal, vérifiable avec des languettes test.
Entretien de la cellule sur un circuit au sel
La fonction autonettoyante des stérilisateurs Intex (inversion de polarité) limite le dépôt de calcaire sur les plaques. Sur les modèles qui n’en disposent pas, un trempage périodique dans une solution d’acide dilué reste nécessaire. Un entretien régulier de la cellule prolonge sa durée de vie et maintient un débit constant dans le circuit.
Erreurs fréquentes sur le schéma d’installation pompe Intex au sel
Trois erreurs reviennent systématiquement sur les forums et groupes de propriétaires de piscines Intex :
- Pompe sous-dimensionnée par rapport à l’électrolyseur : le débit trop faible empêche la cellule de produire assez de chlore, l’eau tourne au vert en quelques jours.
- Cellule placée avant le filtre à sable : les impuretés encrassent les plaques et réduisent la production de chlore. Le schéma correct place toujours le filtre en amont de la cellule.
- Absence de vanne d’arrêt entre le filtre et l’électrolyseur : sans vanne, il faut vidanger tout le circuit pour retirer la cellule lors du nettoyage ou de l’hivernage. Ajouter deux vannes (une en entrée, une en sortie de cellule) simplifie chaque intervention.
Le schéma d’installation d’une pompe piscine Intex compatible avec un traitement au sel ne tolère pas l’improvisation. L’ordre pompe, filtre, électrolyseur, refoulement reste la base de tout montage fiable. En vérifiant la compatibilité de débit entre la pompe et le stérilisateur choisi, et en respectant le sens de circulation indiqué sur le boîtier, on évite la majorité des problèmes rencontrés en début de saison.
